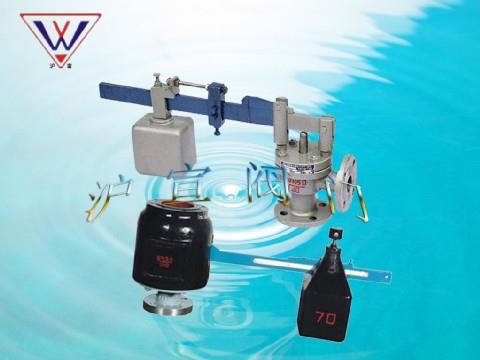

单杠杆安全阀
单杠杆安全阀
单杠杆安全阀
型号：GA41H,GA42H
口径：小口径,中口径
材质：碳钢,不锈钢
【应用范围】
GA41H-16C/25/40 A51H-16C/25/40
GA41H、A51H型安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许最高值。介质可为蒸汽、空气。
【主要零部件材料说明】
GA41H、A51H型安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A41H-16C型弹簧式安全阀相同。
【主要零件】
| NO. | 零件名称 | 材料 |
| 1 | 阀体 | 碳钢 |
| 2 | 导向套 | 不锈钢 |
| 3 | 阀瓣 | 2Cr13 |
| 4 | 阀杆 | 2Cr13 |
| 5 | 杠杆 | 碳钢 |
| 6 | 重锤 | 铸铁 |
【GA41H尺寸参数】
| 公称通径 | 尺寸 | |||||||||||||||
| do | L | L1 | D | K | g1 | f | b | z-ød | DN | D1 | K1 | g2 | b1 | f | z-ød1 | |
| 25 | 20 | 100 | 85 | 115 | 85 | 65 | 2 | 16 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 |
| 32 | 25 | 115 | 100 | 140 | 100 | 78 | 2 | 18 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 |
| 40 | 32 | 120 | 110 | 150 | 110 | 85 | 3 | 18 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 |
| 50 | 40 | 135 | 120 | 165 | 125 | 100 | 3 | 20 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 |
| 80 | 65 | 160 | 135 | 200 | 160 | 135 | 3 | 20 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 80 | 170 | 160 | 220 | 180 | 155 | 3 | 22 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 |
| 150 | 125 | 205 | 195 | 285 | 240 | 210 | 3 | 24 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 150 | 240 | 230 | 340 | 295 | 265 | 3 | 26 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 |
注：PN2.5、PN4.0MPa尺寸参照A41H-25/40型尺寸表。
GA42H-16C/25/40 GA42H-100
GA42H型安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。
【GA42H尺寸参数】
| 号 | 公称通径 | 尺寸 | |||||||||||||||||||
| do-z | D | D1 | D2 | D6 | f | f1 | b | Z-ød | L | H | 出口法兰式 | 出口承插式 | |||||||||
| DN | D2 | D1 | D | n-M | d1 | K2 | K3 | D3 | |||||||||||||
| GA42H-16 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 16 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
| GA42H-25 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 20 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
| GA42H-40 | 50 | 40×1 | 165 | 125 | 100 | 88 | 3 | 4 | 20 | 4-18 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
| GA42H-64 | 50 | 40×1 | 175 | 135 | 105 | 88 | 3 | 4 | 26 | 4-23 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
| GA42H-100 | 50 | 40×1 | 195 | 145 | 112 | 88 | 3 | 4 | 28 | 4-25 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
